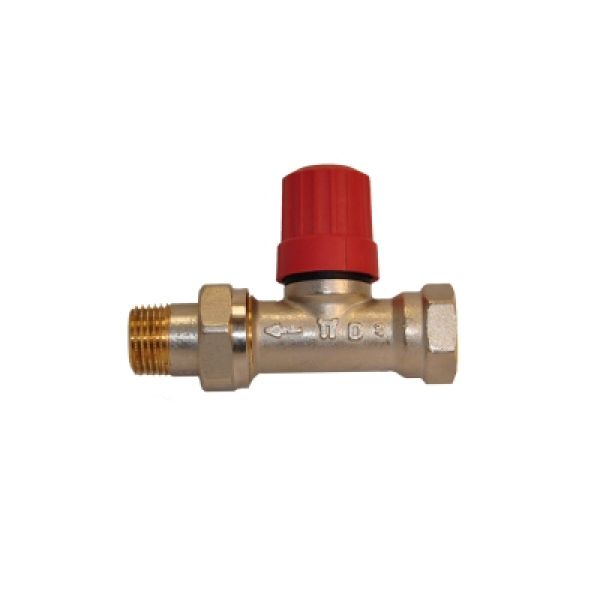

Größe: 3/8"(DN 10),
Bauform:Durchgang ,kvs-Wert mit Stellantrieb: 0.04-0.56
Max. Betriebsdruck: 10 bar´
max. Differenzdruck: 0,6 bar
Prüfdruck: 16 bar
Max. Betriebstemperatur: 120 ° C
Die Ventilgehäuse passen zu Danfoss Fühlerelementen RA 2000, RA PLUS und RAW sowie den
thermischen Stellantrieben Typ TWA und dem EIB-Antrieb AG-EIB.Voreinstellbare Ventilgehäuse
Typ RA-N sind zum Einsatz in Zweirohr-Pumpenwarmwasseranlagen geeignet.
Die Einstellbereiche:
RA-N DN 10 kv = 0,04-0,56 m3/h
DN 15 kv = 0,04-0,90 m3/h
DN 20/25 kv = 0,10-1,04 m3/h
Die Abmessungen der Ventilgehäuse RA-N entsprechen der Euronorm HD 1215-2.
Ventilgehäuse RA-N sind vernickelt.Zu Differenzierung von anderen Danfoss Ventilgehäusen
sind die RA-N Gehäuse mit roten Bauschutzkappen versehen.Die technischen Daten für alle
Ventilgehäuse in Kombination mit Danfoss RA 2000 und RAW Fühlern entsprechen den Anforderungen
der Euronorm EN 1215-1 (DIN).In Kombination mit Danfoss Fühlerelementen sind RA-N Ventile
geeignet für Planungen nach DIN V 4701/10 und AP-Bereich 1K(EnEV).Die O-Ring Stopfbuchse
des Ventils kann unter Anlagendruck ausgewechselt werden.Zur Vermeidung von Steinbildung und
Korrosion sollte die Zusammensetzung des Heizwassers der VDI Richtlinie 2035 entsprechen.
