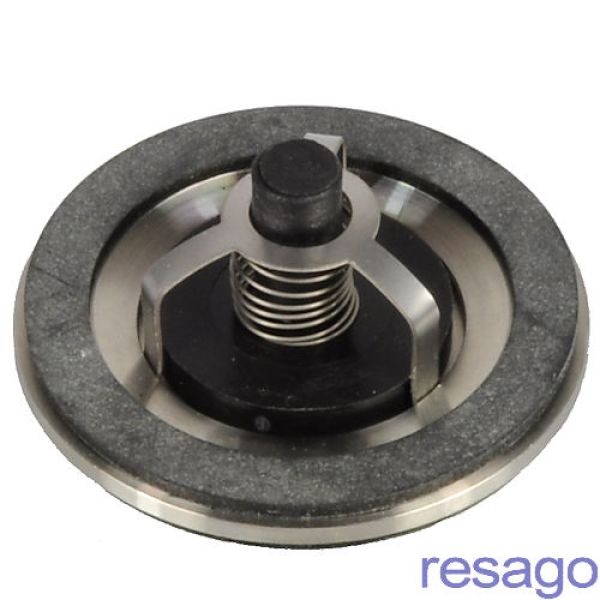

Rückschlagventil Thermo-Stop Nr.73 S mit Siphonentlüftung.Zum Direkteinbau in die Pumpenanschlussverschraubung oder in bestehende Regelkreise und Armaturen für Heizung, Solar und Industrieanwendungen.Die Schwerkraftbremsen ist für die Neumontage oder den nachträglichen Einbau in bestehende Systeme geeignet und benötigt dank der scheibenförmigen flachen Bauweise keinen zusätzlichen Einbauplatz.Das Rückschlagventil ist in allen Positionen,senkrecht,waagerecht oder über Kopf, funktionsfähig.Lieferbare Größen von DN 15 (1/2") bis DN 40 (1 1/2").
Technische Daten:
Ventilkörper: Edelstahl
Ventilkegel: Kunststoff
Betriebstemperatur: max. 130°C
Betriebsdruck: max.10 bar
Öffnungsdruck: 20 mbar
Lieferumfang inclusive Dichtungen (2 Stück)
Auswahltabelle
| Nennweite |
für Gewinde/
Überwurfmutter |
Gesamthöhe |
| DN 15 (1/2") |
DN 25 (1") |
12 mm |
| DN 20 (3/4") |
DN 32 (1 1/4) |
12 mm |
| DN 25 (1") |
DN 40 (1 1/2") |
18 mm |
| DN 32 (1 1/4") |
DN 50 (2") |
22 mm |
| DN 40 (1 1/2") |
DN 65 (2 1/2") |
25 mm |
Auswahlbeispiel:Rohranschluss ist DN 25 (1") wählen Sie hier die Nennweite DN 25 (1").Die passende Überwurfmutter ist DN 40 (1 1/2").(Z.b.bei Umwälzpumpe DN 25)
